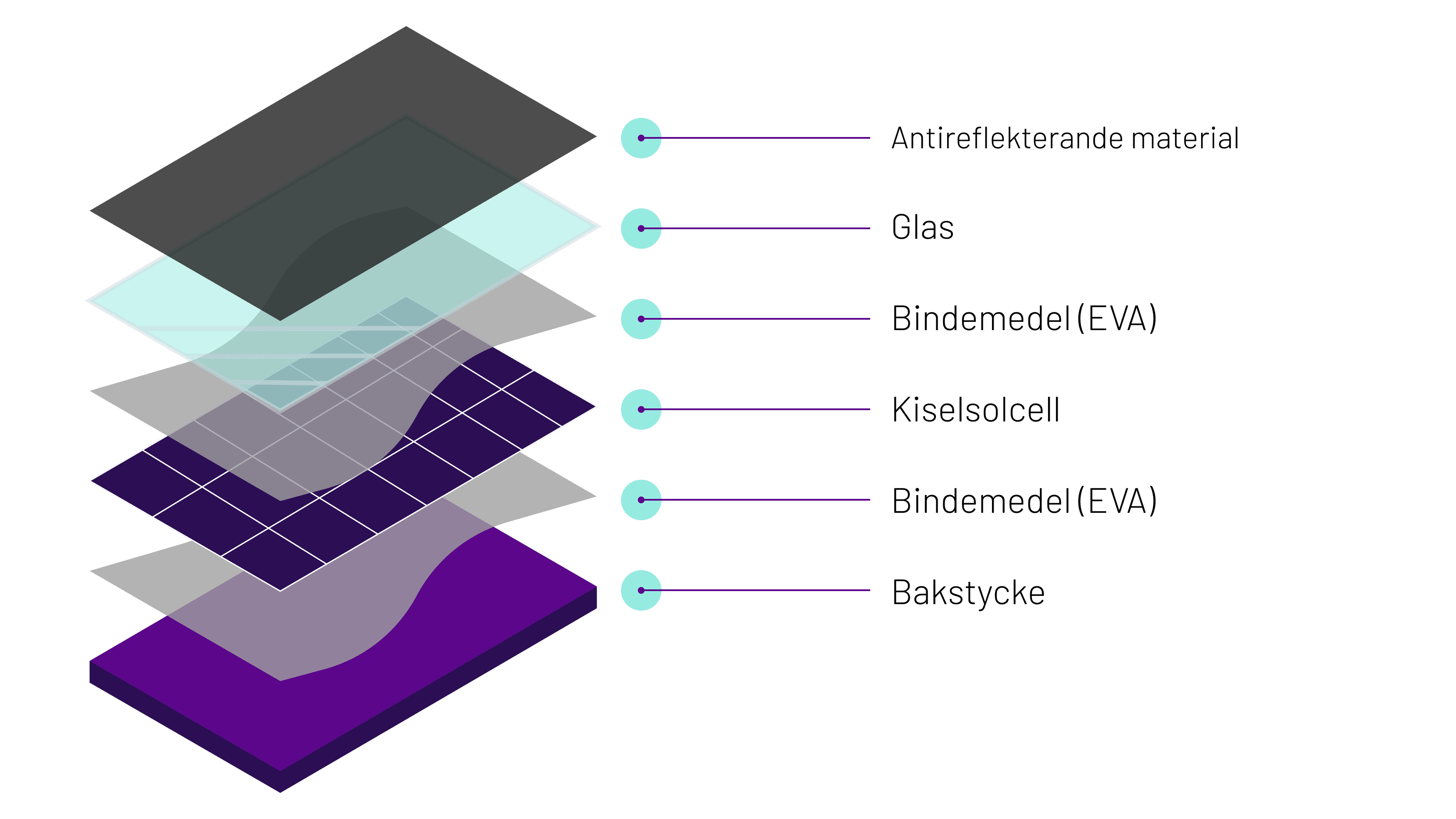

Solcellerna i en solcellsmodul är även känsliga för skuggning. Det är därför viktigt att känna till modulens uppbyggnad. Alla seriekopplade solceller sitter som på rad i solcellsmodulen. Det är det här som gör den känslig för skuggning. Därför behöver åtgärder vidtas för att skuggning inte ska sänka elproduktionen i hela solcellsmodulen.
Bypass-dioder används i solcellssystem för att skydda delvis skuggade solceller från fullt fungerande celler, i full sol, inom samma solpanel. Antalet bypass-dioder i solcellerna är vanligtvis tre stycken. När solcellsmodulen inte är skuggad är dioderna inaktiva. När solcellsmodulen hamnar i skugga blir dioderna aktiva och minskar då skuggans påverkan.
Låt oss ta ett exempel: Vi säger att 50% av en solcell i en solcellsmodul skuggas. Då kommer strömmen som den skuggade solcellen kan generera att halveras. Bypass-dioden kommer då att aktiveras och låta strömmen passera runt den skuggade delen.
Till exempel: Om en oskuggad cell genererar 8 A, kommer den skuggade cellen generera 4 A. De resterande 4 A kommer då att gå genom bypass-dioden. Full ström kommer att fortsätta produceras av övriga två tredjedelar i solcellsmodulen.
Det innebär att det enbart är den skuggade tredjedelen som har minskad produktion. Resten av solcellsmodulen och övriga moduler fungerar normalt.
