Opbygning af solcelleanlæg: Hvilke komponenter består et solcelleanlæg af?

Før vi ser på den egentlige opbygning af et solcelleanlæg og de enkelte komponenter, får du en kort introduktion til, hvordan solcelleenergi grundlæggende fungerer. Solceller er i stand til at omdanne sollys til elektricitet. Disse solceller er normalt lavet af silicium og genererer jævnstrøm gennem den såkaldte fotovoltaiske effekt, når de udsættes for sollys. Denne jævnstrøm omdannes derefter til vekselstrøm ved hjælp af en inverter.

Den producerede solenergi kan enten bruges med det samme i hjemmet, opbevares i en batteribank eller leveres til det offentlige elnet. Denne teknologi gør det ikke kun muligt at dække eget elforbrug, men bidrager også til at reducere CO₂-udledningen og fremme brugen af grøn energi.

Takket være systemets intelligente design er solceller en bæredygtig og fremtidssikret løsning til energiforsyning.

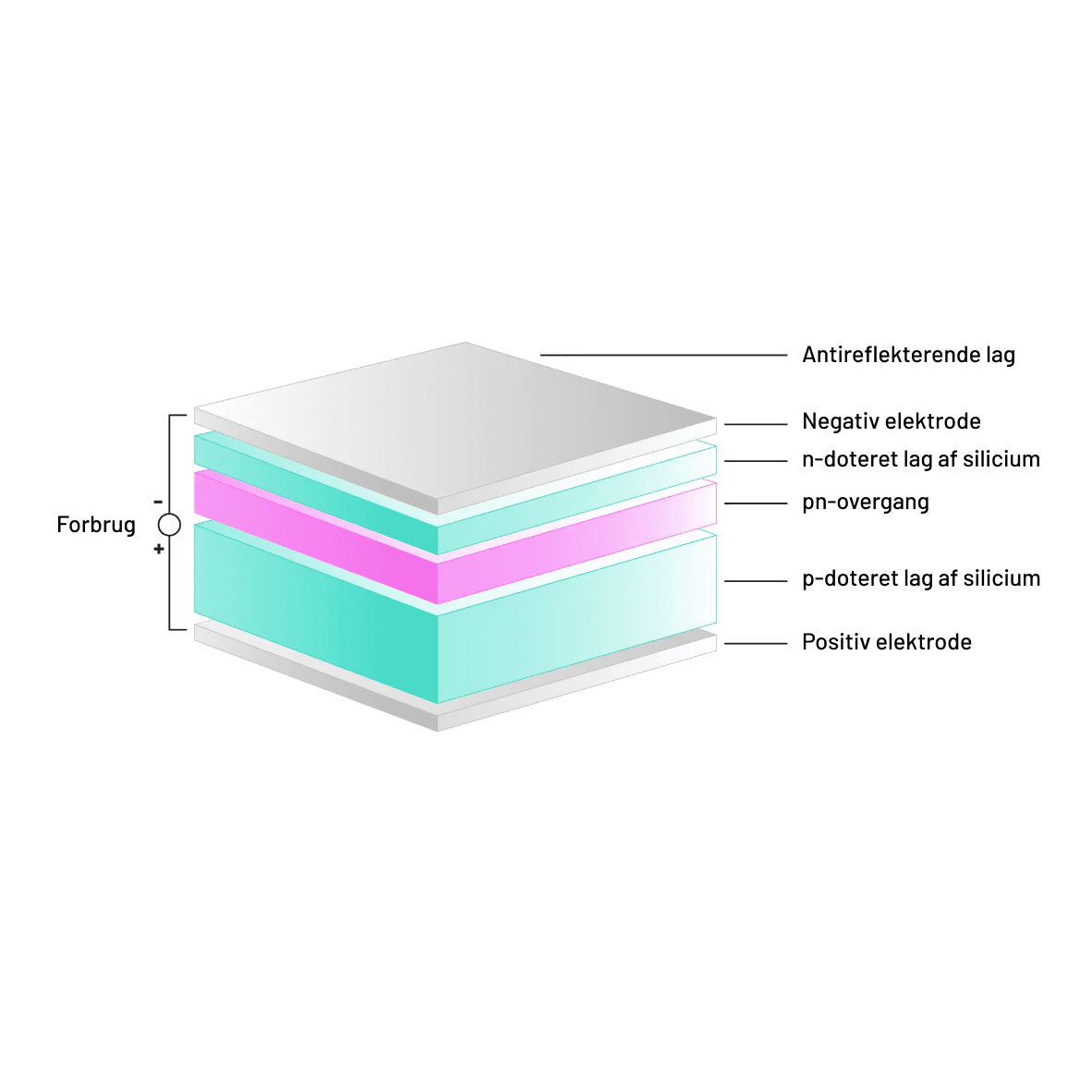

Hver solcelle omdanner sollys til elektrisk energi ved hjælp af den såkaldte fotovoltaiske effekt. Solceller består af to lag silicium i deres kerne:

• p-doteret lag af silicium: Dette lag er beriget med elementer som bor, der har færre elektroner, hvilket skaber en mangel på elektroner (positive ladningsbærere).

• n-doteret lag af silicium: Dette lag er derimod beriget med elementer som fosfor, der har flere elektroner, hvilket skaber et overskud af elektroner (negative ladningsbærere).

Ved grænsen mellem disse to lag dannes en såkaldt pn-overgang. Her opstår et naturligt elektrisk felt, der forhindrer elektroner i at strømme fra n-laget til p-laget.

Når sollys rammer solcellen, absorberes fotonerne af siliciummet og skaber elektron-hul-par. Det elektriske felt i overgangen adskiller disse par: Elektroner tiltrækkes til n-doterede lag, og huller til p-doterede lag. Denne adskillelse skaber en elektrisk spænding mellem den positive elektrode på p-laget og den negative elektrode på n-laget.

For at øge solcellens effektivitet bliver overfladen ofte belagt med et anti-reflekterende lag. Dette lag sikrer, at så meget sollys som muligt trænger ind i cellen og ikke reflekteres.

Hvert modul består af en glasoverflade, der beskytter solcellerne mod vejrforhold. Et standard solcellemodul indeholder mellem 60 og 72 individuelle celler, der udgør et enkelt lag i modulet. Over og under selve solcellerne er der et beskyttelseslag af plast, som holder på og beskytter cellerne.

Et solcellemodul består også af bagfolie til isolering og stabilisering og en aluminiumsramme, der sikrer, at alle lag i modulet holdes sammen. En forbindelsesboks under solcellemodulet forbinder flere solcellemoduler med hinanden og fungerer som en interface mellem modulerne og inverteren.

Med den højeste ydeevne og holdbarhed på markedet, har giver SunPower Maxeon dig muligheden for at få de bedste solcellepaneler på markedet.

Du får 40 års produkt-, ydelses- og servicegaranti, pakket ind i de mest bæredygtige paneler i branchen. SunPower Maxeon er leverandør til bl.a. NASA, Apple og FedEx.

En underkonstruktion er en væsentlig del af opbygningen af et solcelleanlæg. Den sikrer, at modulet kan fastgøres sikkert og stabilt på taget. Denne konstruktion består af forskellige beslag, skinner og monteringssystemer, der er specielt tilpasset tagets form og hældning.

Underkonstruktionen skal være vejrbestandig og korrosionsbestandig for at give solcellemodulerne langvarig og sikker støtte – selv ved vind eller eventuelle snebelastninger. Den spiller også en vigtig rolle i at sikre en optimal placering af solpanelerne samt sørge for, at hældningsvinklen af panelerne er ideel - med henblik på at fange den maksimale mængde solstråling og dermed sikre det højest mulige udbytte.

Inverteren er et meget vigtigt element i opbygningen af ethvert solcelleanlæg. Dens primære opgave er at omdanne den jævnstrøm (DC), der genereres af solcellemodulerne, til vekselstrøm (AC), som kan bruges i hjemmet. Uden inverteren ville den producerede elektricitet ikke være kompatibel med de fleste husholdningsapparater og det offentlige elnet.

En vigtig funktion ved moderne invertere er MPP-tracker (Maximum Power Point tracker – oftest blot kaldet MPPT). MPPT sikrer, at solcellemodulerne opnår maksimal energiproduktion. En inverter kan indeholde flere MPPT’ere, hvilket er særligt nyttigt, når forskellige solcellemoduler har forskellige forhold, f.eks. på grund af delvis skygge eller forskellig orientering.

En god inverter øger ikke kun effektiviteten af hele solcelleanlægget, men har også overvågnings- og sikkerhedssystemer, der optimerer systemets drift og registrerer potentielle fejl tidligt. Moderne invertere er ofte udstyret med en overvågningssoftware, der gør det muligt at overvåge solcelleanlæggets ydeevne i realtid.

Kabelføringen kan selvfølgelig ikke udelades, når man taler om opbygningen af et solcelleanlæg. Kablerne sørger for den elektriske forbindelse mellem de forskellige elementer i systemet, herunder solcellemoduler, inverter og strømlager. Ved kabelføring af et solcelleanlæg anvendes specielle solarkabler, der er velegnede til udendørs brug og er modstandsdygtige over for UV-stråling og ekstreme vejrforhold.

Der er to hovedtyper af kabelføring i et solcelleanlæg:

• Jævnstrømskabler (DC): Disse kabler forbinder solcellemodulerne med hinanden og fører den producerede jævnstrøm til inverteren. Det er vigtigt, at kablerne har lav modstand for at minimere energitab. Derfor er jævnstrømskabler normalt tynde og fleksible.

• Vekselstrømskabler (AC): Når inverteren har omdannet jævnstrøm til vekselstrøm, ledes strømmen videre ind i hjemmet og/eller det offentlige netværk.

Pro tip: Kablet skal ikke kun installeres funktionelt, men også sikkert. Dette omfatter brug af passende sikringer og afbrydere for at forhindre overbelastning og kortslutning. Omhyggeligt planlagt kabelføring bidrager væsentligt til levetiden og ydeevnen af ​​hele solcelleanlægget.

Elmåleren er en uundværlig komponent i opbygningen af et solcelleanlæg, da den nøjagtigt måler den genererede, den brugte samt den leverede elektricitet til nettet. For solcelleanlæg er det nødvendigt, at elmåleren er en såkaldt tovejsmåler.

Det betyder, at måleren er i stand til at måle både udgående og indgående strøm – altså strøm, du trækker fra elnettet, samt egenproduceret strøm fra solceller, som du sælger til elnettet. Med en almindelig elmåler ville du kun være i stand til at se forbruget/salget den ene vej. En videreudvikling af elmåleren er summationsmåleren. I visse tilfælde er det nødvendigt at fordele strømmen mere effektivt rundt i en bygning, hvilket kan gøres via et 3-faset system.

Kort sagt betyder et 3-faset system, at strømmen opdeles i forskellige faser. En almindelig elmåler – også benævnt tovejsmåler – vil i et sådant tilfælde kun kunne måle én af de 3 faser.

Derfor er summationsmåleren blevet udviklet, der netop er i stand til at måle flere faser og summere dem – altså lægge dem sammen. På den måde kan totalforbruget fra de forskellige faser måles korrekt.

Dette er særligt vigtigt, når det kommer til optimal energistyring, da det sikrer dig de størst mulige besparelser.

Effektiv energistyring hjælper med at maksimere effektiviteten og rentabiliteten af et solcelleanlæg. Det spiller derfor også en vigtig rolle i den samlede struktur af et solcelleanlæg.

Energistyringssystemet overvåger, kontrollerer og optimerer forbruget af solenergi i husstanden. Dette sikrer, at den genererede solenergi udnyttes bedst muligt ved at koordinere energistrømmen mellem solcellemodulerne, solcellebatteriet, varmepumpen, elbils ladestanderen, andet forbrug og det offentlige net.

Moderne energistyringssystemer kan f.eks. koordinere tidspunkter med høj solenergi-produktion med elbilens opladning, eller dirigere overskydende energi til lagring i solcellebatteriet. De muliggør også prioritering af selvforbrug af den egenproducerede strøm, hvilket reducerer afhængigheden af elnettet og sænker elomkostningerne.

Opdag mulighederne med et moderne energistyringssystem Heartbeat.

Overvågningssystemer giver realtidsdata om solcellemodulernes udbytte og ydeevne, ladestatus på solcellebatteriet samt husholdningens samlede energiforbrug. Disse systemer er normalt integreret direkte i inverteren eller installeret som selvstændige enheder med en grænseflade til inverteren. De muliggør præcis analyse af systemets ydeevne og hjælper med at opdage potentielle problemer eller nedgang i ydeevnen på et tidligt tidspunkt.

Moderne overvågningsløsninger kan tilgås via internetbaserede portaler eller apps og giver dig detaljerede grafer og rapporter, så du kan minimere driftsomkostningerne og maksimere systemets effektivitet.

Med Heartbeat intelligent energistyring følger også et overvågningssystem, så du kan få overblikket over alle de grønne enheder i din husstand, samt hvad du præcis sparer i CO2 og på din elregning.

Opbygningen af et solcelleanlæg kan ved første øjekast virke kompleks, men når man ser på alle elementerne individuelt og forstår deres rolle i det samlede system, bliver det hurtigt tydeligt, hvor godt denne teknologi kan integreres i dit eget hjem.

Fra solcellemodulerne, der opfanger sollyset, til underkonstruktionen, der sikrer en stabil montering, og inverteren, der omdanner den genererede jævnstrøm til brugbar vekselstrøm – hver enkelt komponent spiller en vigtig rolle i opbygningen af et solcelleanlæg. Kablerne og elmåleren sikrer en jævn energidistribution og præcis måling, mens batteribanker, energistyringssystemer og ladestandere giver yderligere muligheder for at udnytte den selvproducerede solenergi optimalt.

Hvis du ønsker at gå fra teori til praksis og ikke blot forstå de komplekse elementer bag, men faktisk integrere solcelleteknologi i dit hjem, får du ikke kun glæde af lavere elregninger, men bidrager også aktivt til en mere bæredygtig fremtid.
